关于比例阀,放大器的科普

作者:tiantian    来源:www.ttatos.cn    发布时间:2018-11-24 09:05    浏览量:

  电磁阀是电磁线圈驱动阀芯动作的液压元件。而电磁线圈是通过电磁感应而产生电磁力的元件。

  电磁线圈的电流越大即推力越大,那么给普通的电磁阀线圈不同的通电电流会不会使的原先的开关阀变成比例阀呢?

  这个问题很显然是否定的,一般而言普通的电磁阀的内部的加工是无法达到比例阀的加工精度,此外它内部的结构并不会考虑太多液压力平衡等参数。所以,当电磁力不大的情况下,阀芯并不能稳定在过渡位置,电磁开关阀并无法表征出比例性能。或者电磁开关阀的比例性能非常不明显。所以,比例阀的设计、制造工艺必然与开关阀很不一样,需要研发更多投入。

  另一个问题:对于同一款比例阀,电磁线圈的驱动电流能否不使用比例放大器,而直接采用直流型号供电?

  该方式在原理上来说是可以的,采用可变电阻式的信号,是可以用于线圈控制的,但是,这将会浪费众多能量,同时伴随大量发热,阀芯动作同时也没有颤振以及电流反馈的效果,阀的性能无法达到最优化。

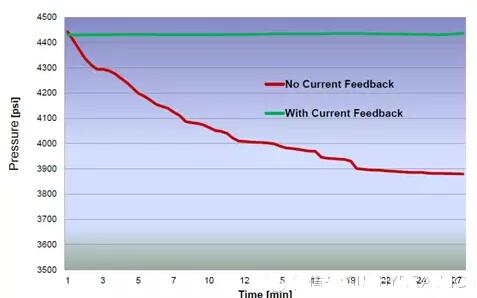

带电流负反馈和不带电流负反馈时线圈电流的变化

  上图为一个实测结果,表明带电流负反馈和不带电流负反馈时线圈电流的变化。其中红颜色曲线为不带电流负反馈,可以看出随着时间的增加,由于线圈不断发热,温度升高,内阻增加,导致线圈电流不断减小,由此带来的后果是阀的驱动力也不断减小,影响阀的精度和工作状态。绿色曲线为带电流负反馈,其电流一直稳定在设定点,极大提高了阀的精度和稳定性。

  放大器除内部存在电流反馈外,高频的颤振信号也是比较重要的功能。高频的颤振信号可以让比例阀芯始终保持着一定的振动,使其克服静摩擦力的影响,尽量消除滞环对其性能的影响。

  比例放大器是一种用来对比例电磁铁提供特定性能电流,并对电液比例阀或电液比例控制系统进行开环或闭环调节的电子装置。那么,所谓特定性能电流具体指哪些性能?

总结一下,使用比例放大器可以实现如下功能:

  控制施加给线圈的电流大小

  设置最小和最大输入信号

  设置最小和最大输出电流

  设置斜坡上升和斜坡下降的时间

  设置颤振信号频率

  内置电流负反馈功能
