管路防爆阀的选型、计算及注意事项

作者:tiantian    来源:www.ttatos.cn    发布时间:2018-11-21 08:47    浏览量:

一、防爆阀的形式:

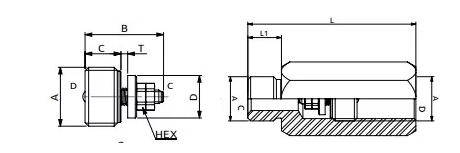

  如下图所示,螺旋式防爆阀插芯(例如A090201.01.00),可安装油缸上/定做管接头。如图2所示,带管接头的管路防爆阀(A090351.01.00),直接串联在管路中。

螺旋式防爆阀插芯

二、动作流量的计算:

  在设定动作流量Qa时,决定性因素是在不受干扰的工况下执行元件回油流量,即从C-D的流量Qret。对于手动换向阀,推荐比值为Qa/Qret≥1.5,对于电磁换向阀,推荐比值为Qa/Qret=2。

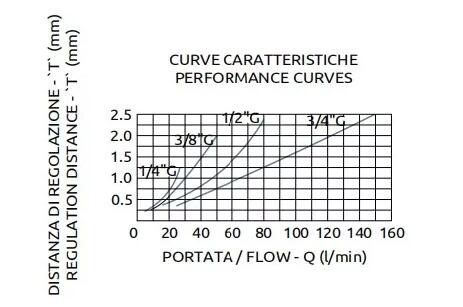

  得到防爆阀的动作流量Qa后,根据间距-流量的T-Q曲线(下图)选定间隙T值,例如如果选定G3/8防爆阀,我的设定动作流量为Qa=40L/min,那么间隙值T=1.5mm。防爆阀压力损失大约为3-8bar左右。

动作流量的计算

三、注意事项:

  当液压缸的容积较大/负载较高时,对防爆阀进行常规的功能试验发现,按上述动作流量的比值设定的管路防爆安全阀,有时会发生意外的关闭。这是由于换向阀动作时,执行机构瞬间的压力冲击引起的。如果无法调整换向阀换向时间,则可以在排油侧加节流阻尼,减缓瞬间的压力冲击。应根据 △P-Q特性曲线来选择节流阀,这样当执行元件瞬间下放,其流量仍小于管路防爆安全阀的动作流量。

注意:

  1.节流阀禁止安装在防爆阀监控的管路上,需要安装在没有危险的管路上(例如回油管路)。

  2.在负载变化较大地方,当负载较小时,安装节流阀可能会造成升降速度的减少,主要取决于节流阀△P-Q特性曲线。

  3. 防爆阀动作流量,与油液的粘度有关,也就是说受到油温的影响。我们通常建议在30℃下设定防爆流量,设定好后,如果油温高于30℃,那么动作流量就会变大。反之,则会变小。油温的影响尤其是在设定动作流量T值小时,影响更大。

曲线图

四、防爆阀的安装、防爆流量的设定:

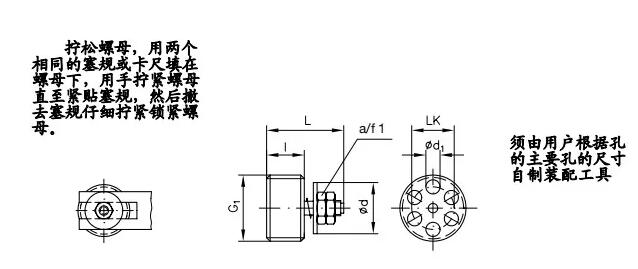

  1.防爆阀间隙T设定需要通过专用工具实现,例如一些标准厚度的塞规/卡尺等等。同时,对于螺旋式防爆阀需要用户根据主要孔的尺寸自制装配工具。

  2.防爆阀C口安装在执行元件侧。

防爆阀的安装
