电液伺服阀结构与原理

作者:tiantian    来源:www.ttatos.cn    发布时间:2018-10-11 08:46    浏览量:

电液伺服阀结构组成:

  电液伺服阀是一种接受模拟电信号后,相应输出调制的流量和压力的液压控制阀。电液伺服阀通常由力矩马达、液压放大器和反馈机构组成。

  力矩马达:将电气信号转换为力矩或力。

  液压放大器:控制流向液压执行机构的流量或压力。

  反馈机构:也称平衡机构,使输出的流量或压力与输入的电气控制信号成比例。

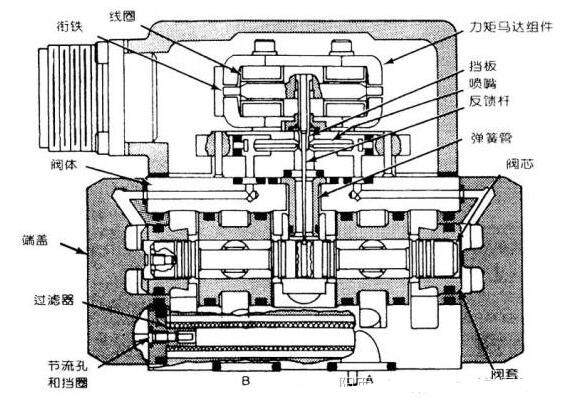

电液伺服阀剖视图

电液伺服阀剖视图

电液伺服阀工作原理:

  当没有控制信号时,力矩马达的衔铁处于平衡位置,挡板固定在两喷嘴中间。高压油从油口流入,经过滤器后分四路流出,其中两路经左、右节流孔,到阀芯左、右两端,再经左、右喷嘴喷出至溢流腔,最后经回油节流孔从回油口流出。另外两路高压油分别流到阀套上被阀芯左、右两凸肩盖住的窗孔处,而不能流入负载油路(与作动筒相通的油路)。

  当有控制信号时,衔铁带动挡板偏转一定角度,使阀芯偏离中间位置(如向左移动),阀芯的左凸肩处窗孔打开,使高压油与作动筒进油管路接通,阀芯中间凸肩右端处回油窗孔打开,使之与作动筒的回油接通,这样,伺服阀便可控制作动筒运动。
