ATOS换向阀的技术要求

作者:tiantian    来源:www.ttatos.cn    发布时间:2018-12-30 09:22    浏览量:

  1、油液流经换向阀时的压力损失要小,由于电磁阀的开口很小,故液流流过阀口时产生较大的压力损失。图1所示为某电磁阀的压力损失曲线。一般阀体铸造流道中的压力损失比机械加工流道中的损失小。

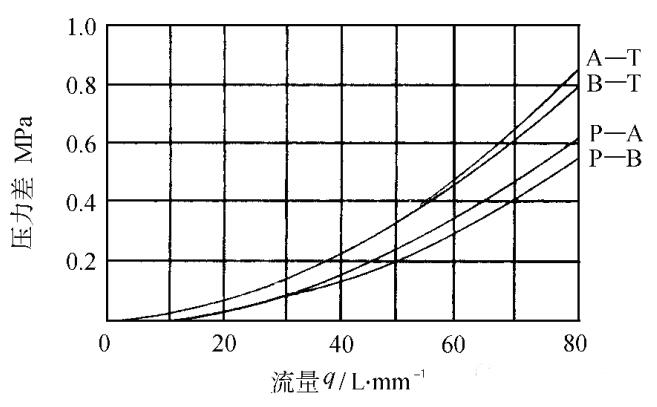

图1电磁阀的压力损失曲线

图1  电磁阀的压力损失曲线

  2、互不相通的油口间的泄漏要小。在各个不同的工作位置,在规定的工作压力下,从高压腔漏到低压腔的泄漏量为内泄漏量。过大的内泄漏量不仅会降低系统的效率,引起过热,而且还会影响执行机构的正常工作。

  3、换向要平稳、迅速且可靠。工作可靠性指电磁铁通电后能否可靠地换向,而断电后能否可靠地复位。工作可靠性主要取决于设计和制造,且和使用也有关系。液动力和液压卡紧力的大小对工作可靠性影响很大,而这两个力是与通过阀的流量和压力有关。所以电磁阀也只有在一定的流量和压力范围内才能正常工作。这个工作范围的极限称为换向界限,如图2所示。

电磁阀的换向界限

图2  电磁阀的换向界限

  4、换向和复位时间合适。换向时间指从电磁铁通电到阀芯换向终止的时间;复位时间指从电磁铁断电到阀芯回复到初始位置的时间。减小换向和复位时间可提高机构的工作效率,但会引起液压冲击。交流电磁阀的换向时间一般约为0.03~0.05s,换向冲击较大;而直流电磁阀的换向时间约为0.1~0.3s,换向冲击较小。通常复位时间比换向时间稍长。

  5、换向频率高。换向频率是在单位时间内阀所允许的换向次数。目前单电磁铁的电磁阀的换向频率一般为60次/min。

  6、使用寿命长。使用寿命指使用到电磁阀某一零件损坏,不能进行正常的换向或复位动作,或使用到电磁阀的主要性能指标超过规定指标时所经历的换向次数。电磁阀的使用寿命主要决定于电磁铁。湿式电磁铁的寿命比干式的长,直流电磁铁的寿命比交流的长。
