电压跟随器电路图与比例放大器电路图区别

作者:tiantian    来源:www.ttatos.cn    发布时间:2018-11-22 09:08    浏览量:
电压跟随器电路图与比例放大器电路图区别

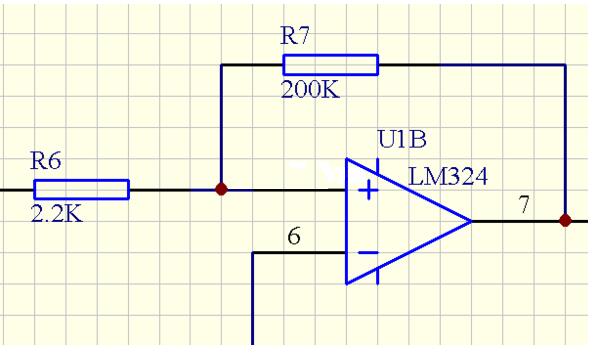

  信号经过电阻R6到运放5脚输入,LM324的7脚输出。6脚接的2.5V。请分析这是个什么作用的电路!

  首先,这个电路加入了正反馈环路,输出电压与输入电压不成比例,明显不是比例放大器。电压跟随器是电压1:1或说是1倍的比例放大器,所以这个也不是电压跟随器。电压比较器一般是指有一个电压临界点的电路,输入信号电压高于或低于这个点,输出就反转。而这个电路中正反馈的存在使它不同于一般的电压比较器,它是施密特触发器。施密特触发电路是一种波形整形电路,具有回差电压特性,能将边沿变化缓慢的电压波形整形为边沿陡峭的矩形脉冲。不同于比较器,施密特触发电路有两个临界电压(或称阈值)且形成一个滞后区,可以防止在滞后范围内之噪声干扰电路的正常工作。当任何波形的信号进入电路时,由于正反馈的作用,使输出在正、负饱和之间跳动,产生方波或脉波输出。

  这个是比较器电路。区分比例放大还是比较器,关键就看,在运放的反相输入端与输出端之间有没有反馈回路(通常是一个电阻),当存在这个反馈回路的时候,就会引入电压负反馈使得运放工作在线性区,也就是比例放大状态。

  你现在的电路,是用同相输入端与输出端相连,这样引入的是正反馈,也就是运放工作于非线性区,处于电压比较器的状态。
